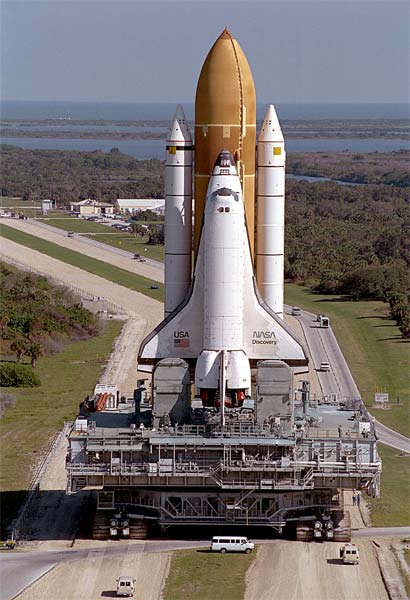

De Crawler brengt een Space Shuttle naar het lanceercomplex De Crawler brengt een Space Shuttle naar het lanceercomplex Foto: NASA

Toen Amerika druk bezig was met zijn Apollo maanprogramma voor te bereiden, besliste de NASA om een transportsysteem te ontwerpen dat de zware Saturn V maanraket in een verticale houding zou kunnen transporteren naar het lanceercomplex op het Kennedy Space Center. Dit transportsysteem kreeg de naam “Crawler”, werd gebouwd door Marion Power Shovel Co. en had een prijskaartje van 14 miljoen dollar.

Aan de vier uiteinden van dit mobiele platform bevinden zich 4 maal twee wielen die zich voortbewegen zoals rupsbanden bij een tank. Elke rupsband beschikt over 57 zogenaamde “schoenen” en één schoen heeft een gewicht van 900 kilogram. De hele Crawler heeft een gewicht van 2.700 ton. In totaal heeft dit transportsysteem een lengte van 40 meter en is 35 meter breed.

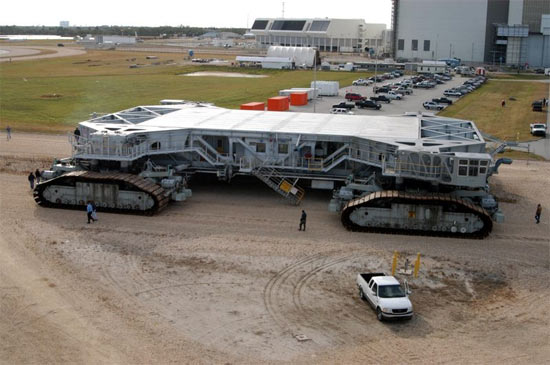

De crawler
Crawler 2 - Foto: NASA.

Om dit enorm zware gevaarte te kunnen voortbewegen, bevinden zich in de Crawler 16 zware motoren die gevoed worden door 4 1.000 kiloWatt generatoren en aangedreven worden door twee dieselmotoren die elk 2.750 pk hebben. Nog eens twee generatoren die 750 kiloWatt aan energie leveren, worden gebruikt voor de verlichting, het sturen en de ventilatie van de Crawler. Per afgelegde kilometer verbruikt de Crawler maar liefst 350 liter aan diesel brandstof. Eenmaal de Crawler in beweging is gebracht en hij de Space Shuttle moet transporteren haalt, hij een snelheid van 1,6 kilometer per uur en gemiddeld doet hij er tussen de 5 en 8 uur over om het ruimteveer te verplaatsen van de Vehicle Assembly Building naar één van de twee Shuttle lanceerplatforms die zich op een afstand tussen de 5,5 en 6,5 kilometer bevinden van de grote assemblage hal. Wanneer de Crawler aan het einde van zijn weg is nabij het lanceerplatform, moet deze nog een lichte helling op die een stijgingspercentage heeft van 5%. De weg die naar het lanceerplatform loopt, werd speciaal verhard om het zware gewicht van de Crawler met de Space Shuttle bovenop te kunnen dragen.

-
De Crawler vertransopteert de Space Shuttle naar het lanceercomplex
- Foto: NASA.

In totaal beschikt de NASA over twee identieke Crawlers en deze kregen de namen “Hans” en “Franz”. Tot op heden hebben beide mobiele transportsystemen al 4000 kilometer afgelegd. NASA is van plan deze systemen nog te gaan gebruiken voor de opvolger van de Space Shuttle in het Crew Exploration Vehicle project. De Space Shuttle wordt niet zelf op de Crawler gemonteerd voor transport maar wordt op een “Mobile Launcher Platform” gemonteerd dat een gewicht heeft van 4,19 miljoen kilogram. Dit platform heeft een lengte van 49 meter en is 41 meter breed. Deze mobiele lanceerplatformen worden opgepikt door de Crawler en in zijn geheel, met bovenop de Space Shuttle, getransporteerd naar het lanceercomplex. Bij aankomst aan één van de twee lanceercomplexen wordt de Mobile Launcher Platform losgekoppeld van de Crawler en zal deze zich terug begeven naar de Vehicle Assembly Building. Wanneer een Space Shuttle dan uiteindelijk gelanceerd wordt, zal deze vertrekken vanop het Mobile Launcher Platform waarin zich drie grote openingen bevinden waardoor de grote vlammen doorheen kunnen die afkomstig zijn van de raketmotoren van het ruimteveer. De Crawler is een onmisbaar deel het Space Shuttle programma en geeft ons vandaag de dag nog steeds een mooi beeld van de gigantische afmetingen en volumes die de Apollo raketten hadden en het ruimteveer heeft.

Kris Christiaens

Medebeheerder & hoofdredacteur van Spacepage.
Oprichter & beheerder van Belgium in Space.
Ruimtevaart & sterrenkunde redacteur.
